電子地磅接線盒使用說明跟原理是什么?

文章來源: 地磅
作者: 上海地磅
發表時間: 2021-09-02 21:46:01

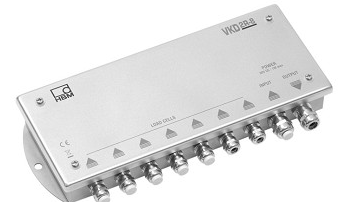

  接線盒是地磅連接稱重傳感器與稱重儀表的中間部件,具有連接稱重儀表和傳輸稱重?cái)?shù)據信號的重要職能。出于電磁兼容性(主要是抗干擾性能)和堅固耐用方面的考慮,接線盒的外殼均由金屬材料制造,在盒子側面的周邊排布著穿引信號電纜的5個~9個專用密封接頭。接線盒的外形呈扁狀矩形,典型的產品外觀,地磅接線盒根據稱重傳感器和稱重儀表原理與結構的不同,分為模擬式接線盒、數字化接線盒和數字式接線盒。今天上海地磅廠家鷹牌小編就跟大家分享一下。

上海地磅

  一、電子地磅接線盒原理:

  接線盒中的電位器可用來調整所接傳感器的激勵電壓,進而達到調整相應傳感器輸出信號的大小,使各個傳感器輸出信號達到一致。

  二、電子地磅接線盒接線方法:

  “OUT”接線端子為輸出端子,接往稱重儀表。A,B,C,D***等接線端子為輸入端子,接傳感器。

  E+為傳感器供橋電源正端(傳感器輸入正端)

  E-為傳感器供橋電源負端(傳感器輸入負端)

  IN+為傳感器信號正端(傳感器反饋正端)

  IN-為傳感器信號負端(傳感器反饋負端)

  接地符號為屏蔽電纜的屏蔽層

  三、電子地磅接線盒調整方法:

  1 在不上電的情況下調整接線盒,使所有電位器的阻值為10歐.將數字萬用表調到歐姆檔,把兩表棒分別搭在OUT接線端子的“E+"和X接線端子的E+上,即可測得X+電位器的電阻值。同理可測得X-的電阻值。

  2 打開儀表電源,放大十倍進行標定(如實際重量為20kg則標為200kg)。如儀表有內碼功能可按實際重量標定,再調到內碼顯示即可。

上海地磅

  3 將1/3滿量程砝碼置于各個傳感器所在位置上,記下儀表顯示值。調節接線盒中電位器的阻值,使各點的顯示值之差小于0.2e即可。調試方法如下:如某傳感器(稱重)值偏大,則將該傳感器對應接線端子的兩個電位器上的壓降調大(順時針調節電位器上的旋紐)。如某傳感器的值偏小,則將該傳感器對應接線端子的兩個電位器上的壓降調小(逆時針調節電位器上的旋紐)。注意,調節時要保證這兩個電位器上的壓降一致。

  壓降一致測量方法:將數字萬用表調到毫伏檔,把兩表棒分別搭在OUT接線端子的“E+"和X接線端子的E+上,即可測得X+電位器的電壓值。同理可測得X-的電阻值。
